myFeinstaubsensor

Über das unabhängige Feinstaub-Mess-Projekt hatte ich ja schon berichtet [5]. Nun folgt der Selbstversuch. Ich finde, das ist wirklich ein faszinierendes Projekt “Luftdaten selber messen” unter https://luftdaten.info/. Es gibt drei amtliche Messstellen in Halle, eine davon – die Paracelsusstraße – ist leider eine der schmutzigsten Straßen in Deutschland. Und das soll mit 300 über das Gesamtgebiet von Halle verteilten freiwilligen, privaten Sensoren verglichen werden. Die möglichst gleichmäßige Verteilung der Standorte, deren Aggregation und die statistische Behandlung der gemessenen Daten geben ggf. ein realeres Bild der wirklichen Belastung wieder. Also wollte ich es ausprobieren und habe meinen eigenen Feinstaubsensor gebaut und ins Netz gestellt.

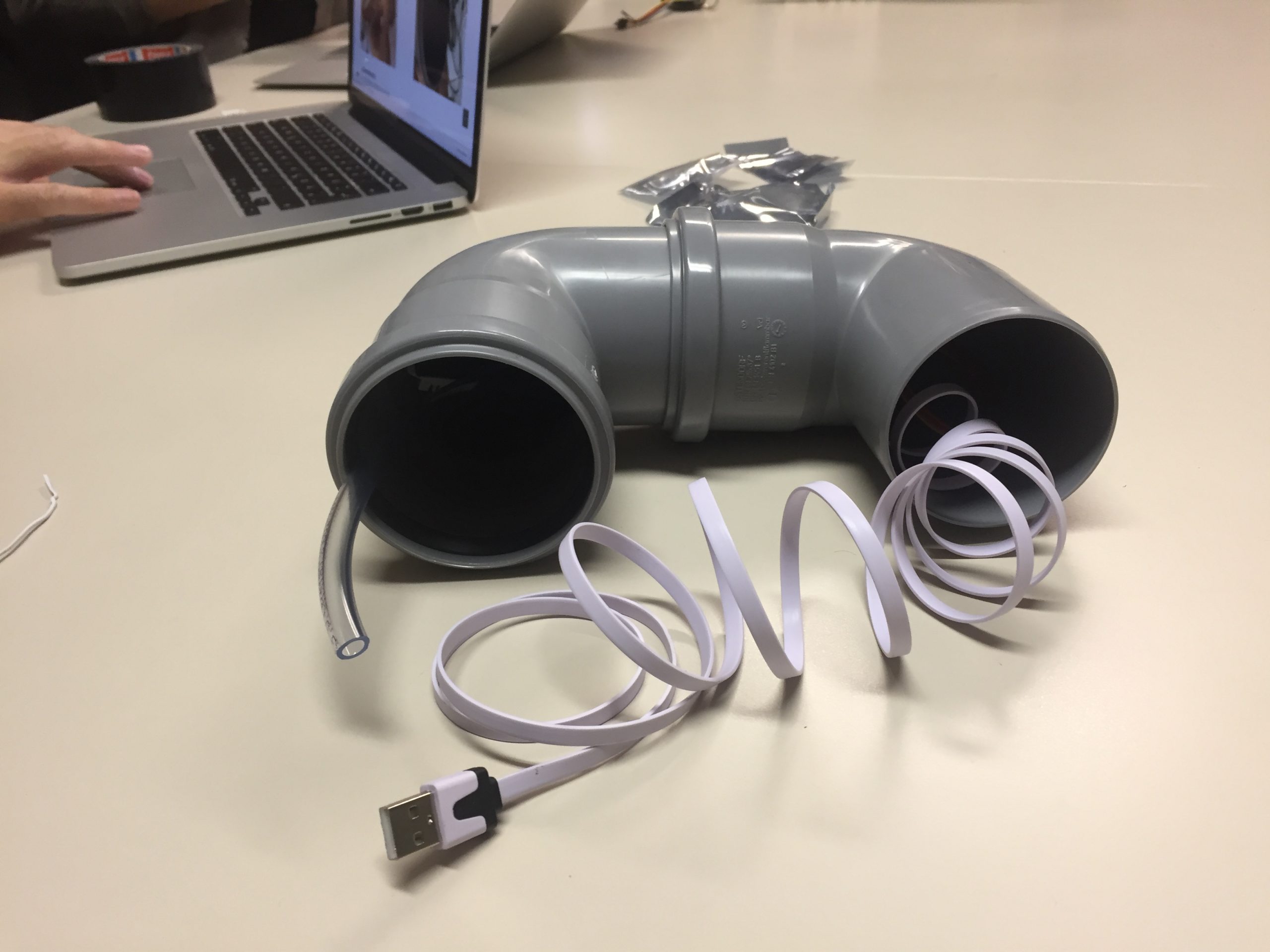

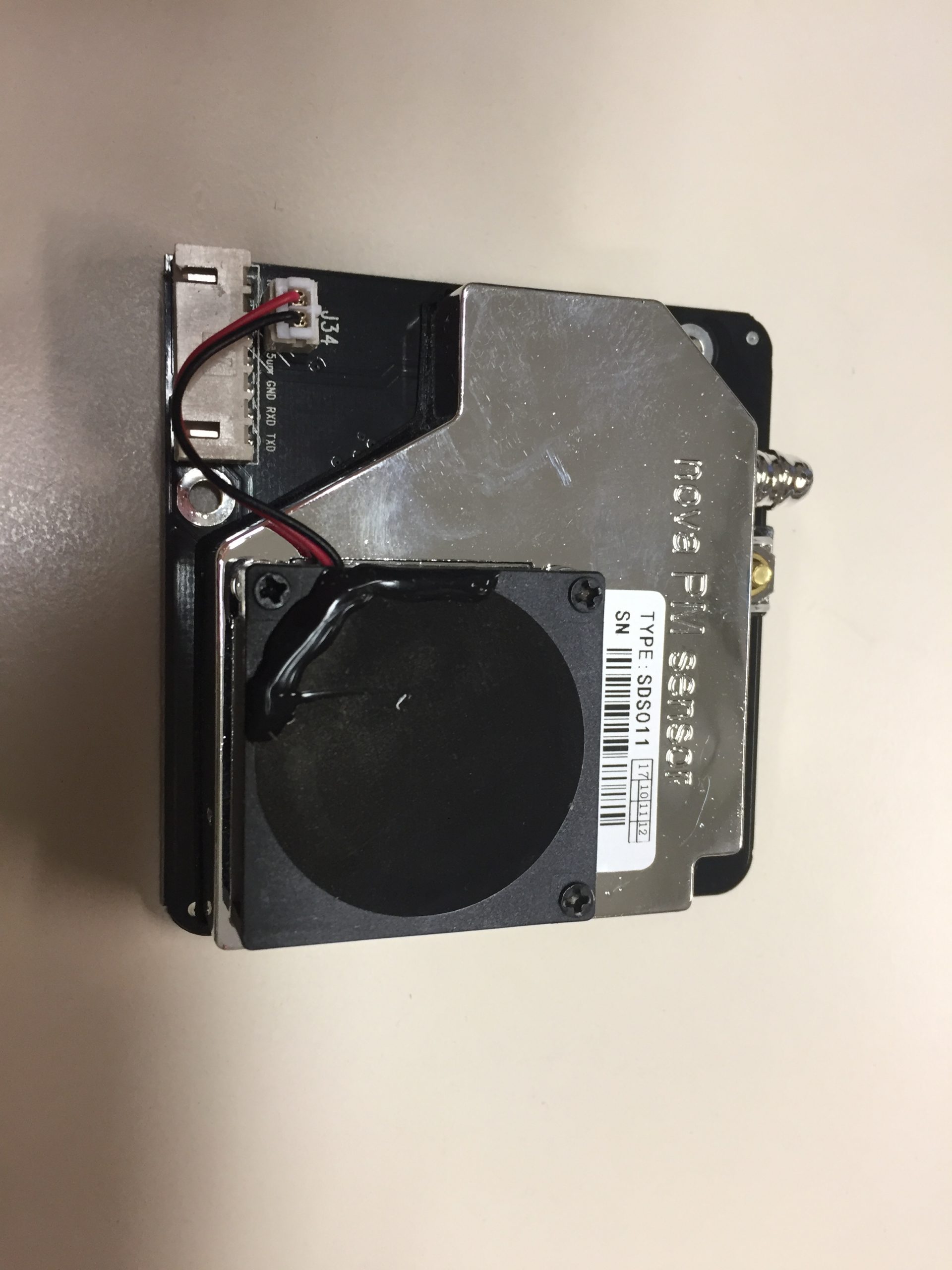

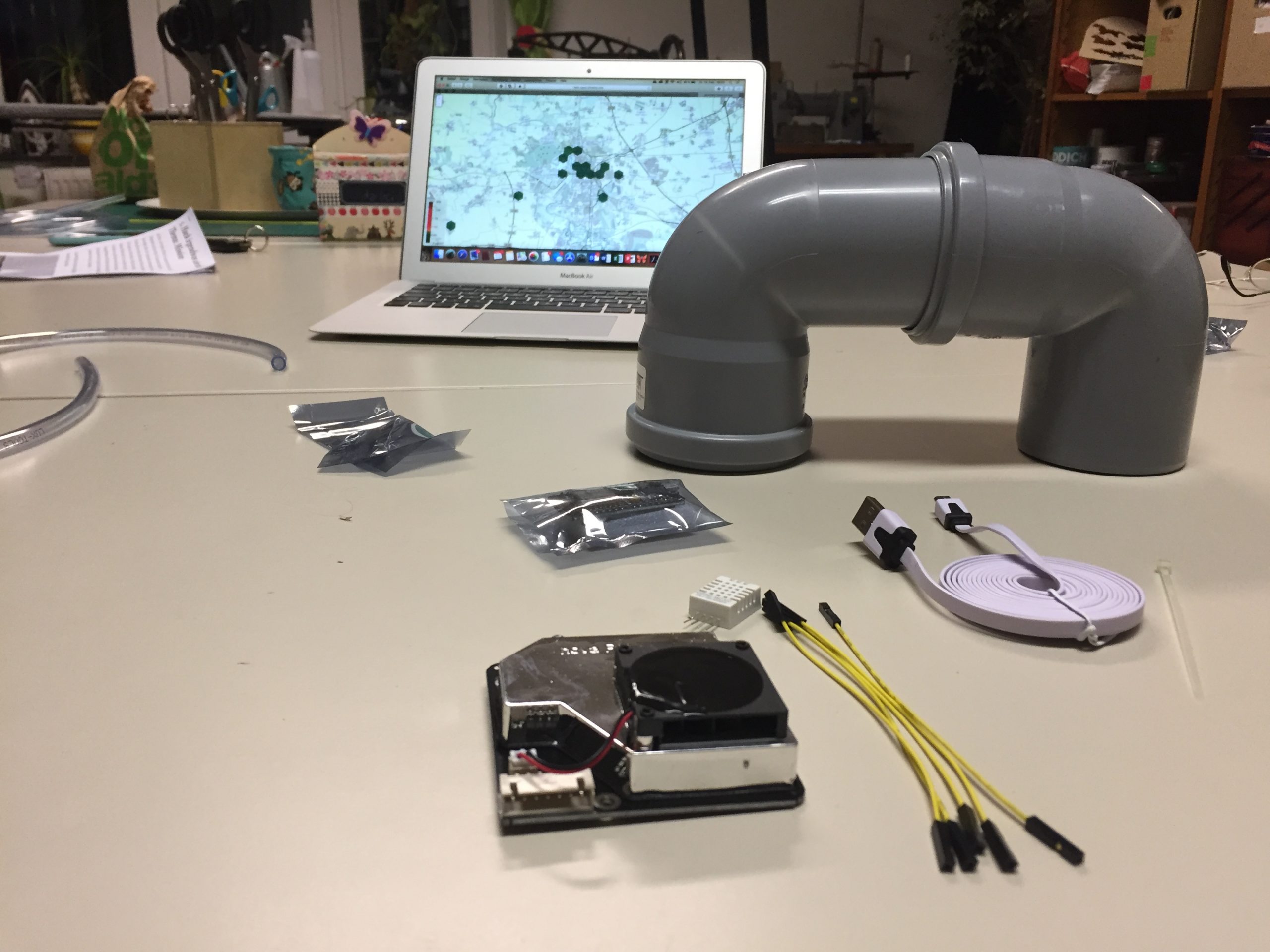

Aufmerksam wurde ich durch die Digitalen Themen, unsere Nachbarn am HALgis 2.0-Stand zumTag der Offenen Tür in Halle (7.1.2018) und entschloß mich sofort, selbst meinen Feinstaubsensor zu bauen und dann über das heimische WLAN im Internet für das gemeinsame Projekt zu betreiben. Gleich vor Ort angemeldet, der früheste Termin, der 13.02.2018 wurde angepeilt. Endlich war es soweit, trafen wir uns im halleschen Eigenbaukombinat zum Sensorbauen. Ging alles ganz schnell und gut, allein die Inbetriebenahme @home stellte sich als etwas schwierig heraus, mein Sensor war schnell mit dem WLAN und Internet verbunden, zeigte Temperatur und Luftfeuchtigkeit an, es fehlten aber noch die Feinstaubdaten. Hmm … dafür hatte ich ihn doch eigentlich gebaut?

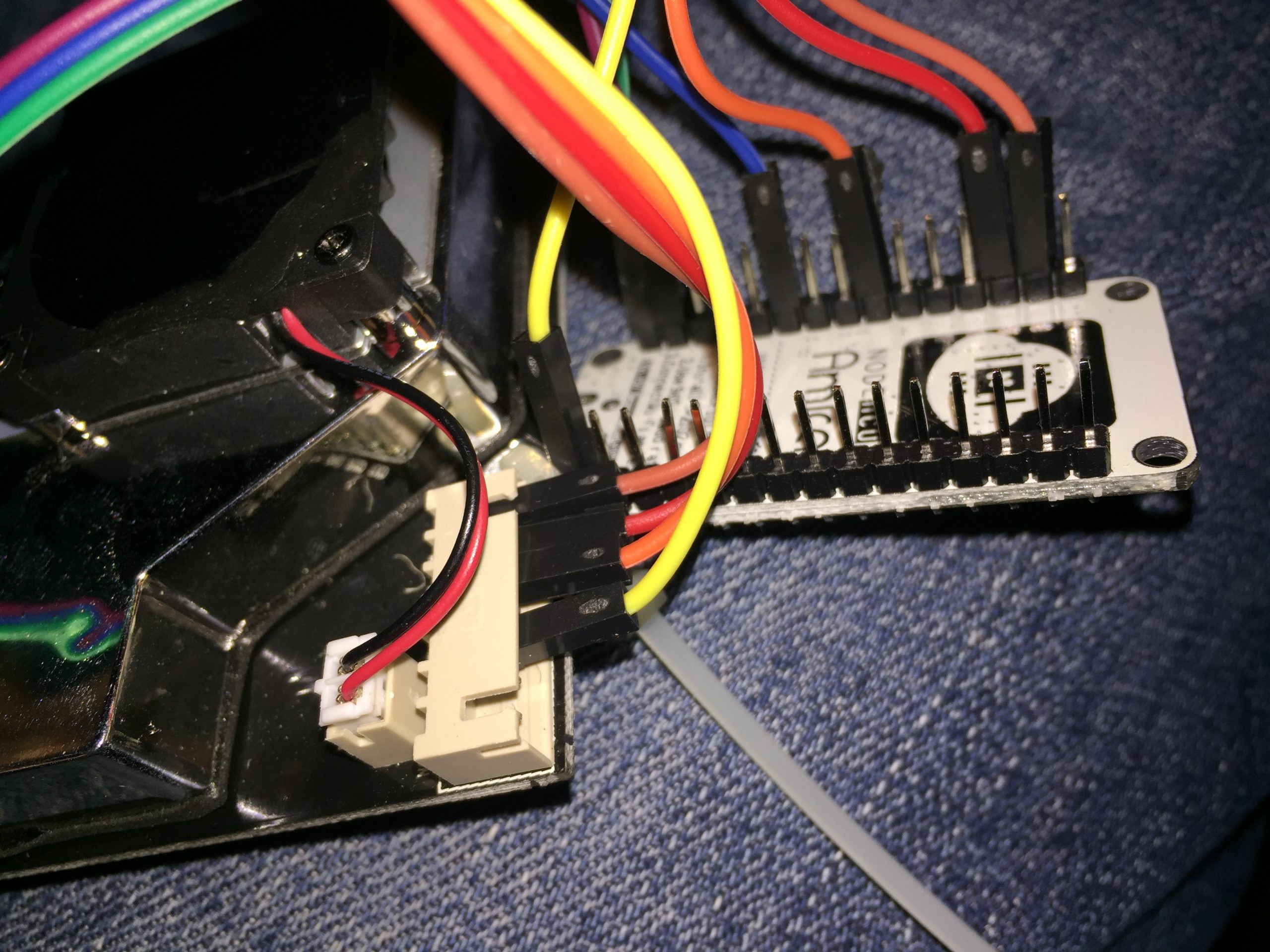

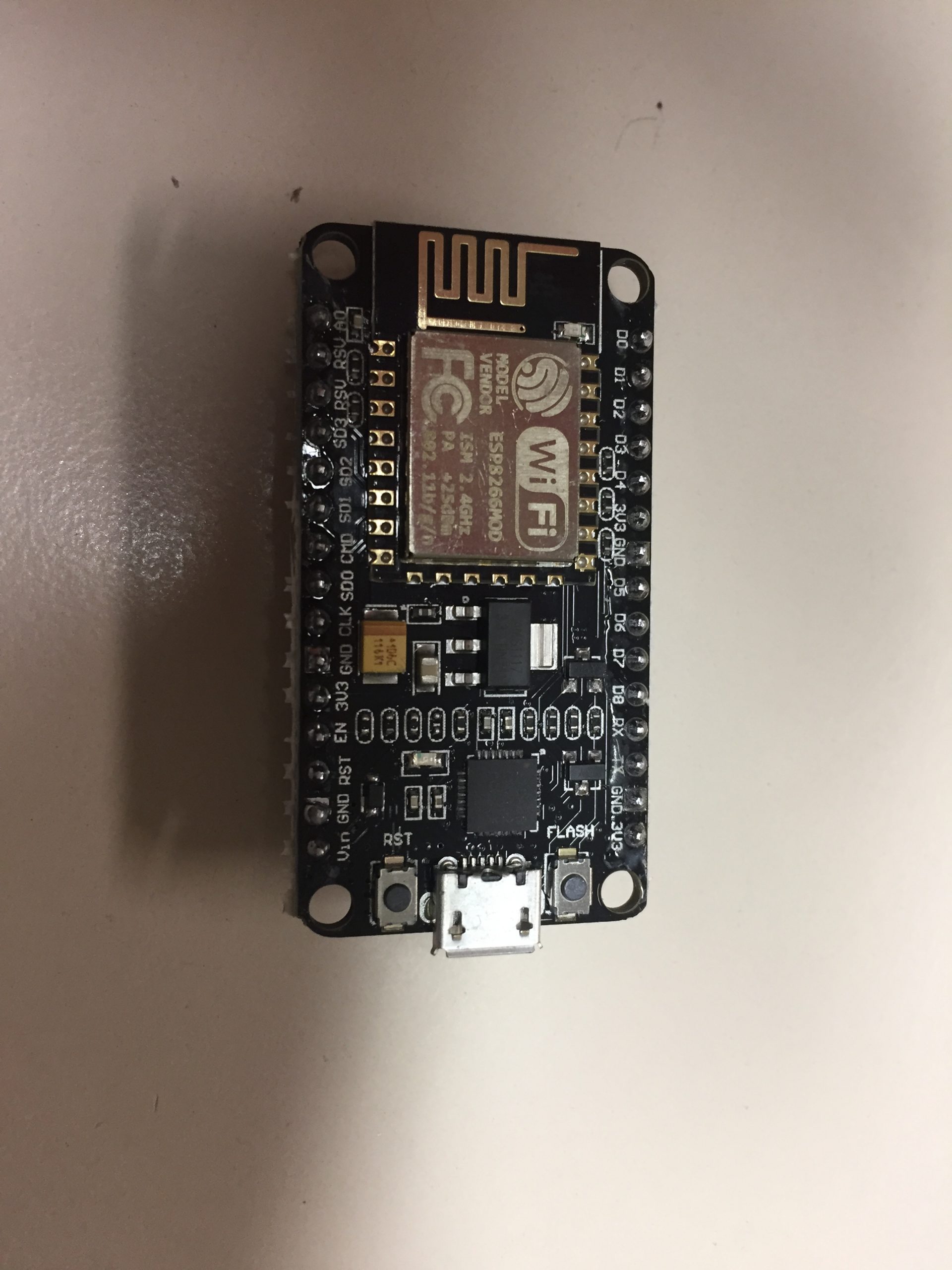

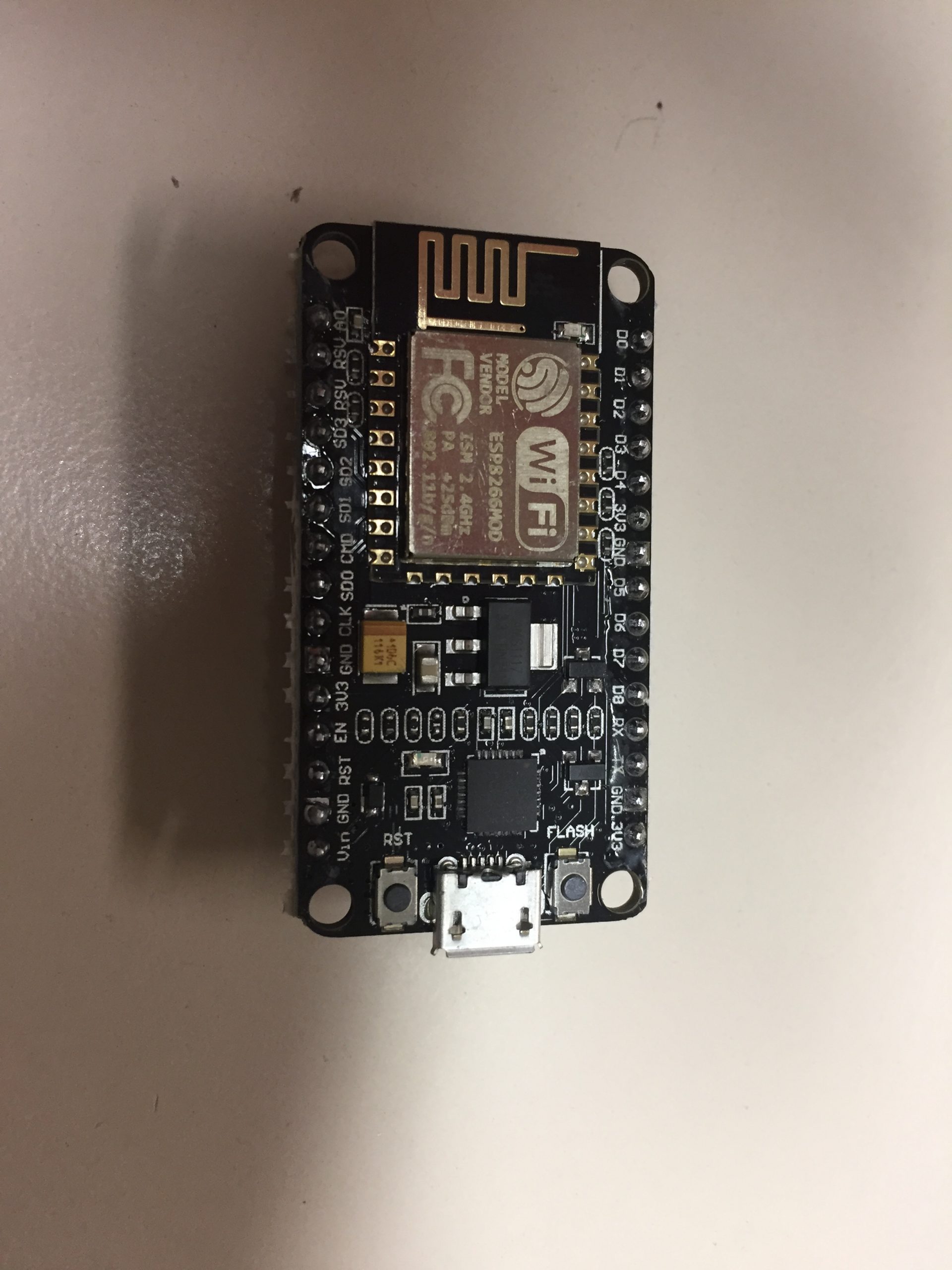

Also am nächsten Tag noch mal alles auseinander “gerissen”, alle Kabel durchgemessen und neu zusammen gesteckt. Ah, der Fehler vom Vortag war offensichtlich die 5V-Spannung, wir hatten den 3,3 V-Pin genutzt. Leider ist die Skizze unter [6] nicht vollständig richtig für den Chip, den wir verbaut haben. Ich hab dann gegoogelt und nach den Fotos im Netz gerichtet, später hab ich noch [7] gefunden. Na 3,3 V waren dann offensichtlich zu wenig. Nach der Änderung hatte mein Sensor dann seine 5V und fortan funktionierte er auch, zeigte im lokalen Netz 192.168.x.y und im Internet auch die Feinstaubwerte an.

Ist der Sensor einmal richtig im Netz, findet Ihr dessen Daten über die folgenden Links:

Update 12.10.2020 – Neue Links:

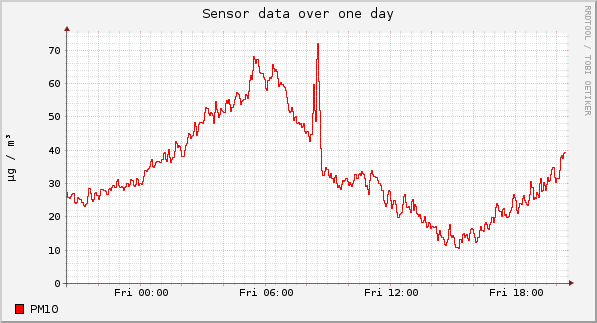

Die Registrierung dauerte etwas, ich war vielleicht auch etwas ungeduldig (Sorry an die Leute, die ich genervt habe 😉 nun ist mein Sensor auch auf der Karte Online und das war schließlich unser Ziel 🙂 Heute (16.02.2018) hatten wir hier übrigens kurz nach 8:00 Uhr eine signifikante Feinstaubspitze, ich hoffe, es war die WG unter uns, die einfach nur am Fenster geraucht hat 😉

Leute – 300 Sensoren sollen verteilt werden – also mitmachen! Termine für Halle findet Ihr unter https://www.digitale-themen.de/initiative/projekte/feinstaub/. Der Bausatz kostet ganze 30 EUR und das ist wirklich preiswert! Links zum Projekt? Siehe unten.

Links zum Projekt:
[1] … https://luftdaten.info/feinstaubsensor-bauen/
[2] … https://www.mdr.de/sachsen-anhalt/halle/feinstaub-messgeraete-halle-100.html
[3] … https://www.mdr.de/sachsen-anhalt/halle/studenten-in-halle-starten-feinstaubprojekt-100.html
[4] … https://www.mz-web.de/halle-saale/feinstaub-problem-wie-wird-halles-dreckigste-strasse-sauberer–25691254
[5] … https://geoobserver.de/2018/01/08/feinstaubmessung-in-halle-mitmachen/
[6] … https://luftdaten.info/feinstaubsensor-bauen/#komponenten-schaltung
[7] … https://github.com/opendata-stuttgart/meta/wiki/Pinouts-NodeMCU-v2,-v3
