Update: QGIS-Plugin “Polygon Area Splitter” v0.8

Mein neustes QGIS-Plugin „Polygon Area Splitter“ [1] hat in den letzten Tagen mehrere Updates erfahren, von v0.6 bis v0.8. Gestern wurde die v0.8 frei gegeben und ist nun online. Der Input mit Wünschen nach neuen Features kam auch von den Nutzern, danke für das Feedback! Folgende erweiterte und neue Zielgrößen sind jetzt enthalten:

  • Zielgröße 1: Flächeninhalt
    • Variante a – Flächeninhalt in m²
    • Variante b – Flächeninhalt in ha 🆕
    • Variante c – Flächeninhalt in % 🆕
  • Zielgröße 2: Anzahl n gleicher Flächen 🆕
  • Zielgröße 3: Abstand und n Wiederholungen 🆕

Außerdem wurden noch folgende Erweiterungen realisiert:

  • Speicherung der „Polygonbezugskanten“ im gleichnamigen temporären Layer 🆕
  • Vergabe, Speicherung und Beschriftung der Split-ID „[ID x]“ für die Polygone und die Polygonbezugskanten, um die Zuordnung zu verdeutlichen 🆕
  • Beschriftung der Flächenanteile vom Augangspolygon in Prozent 🆕

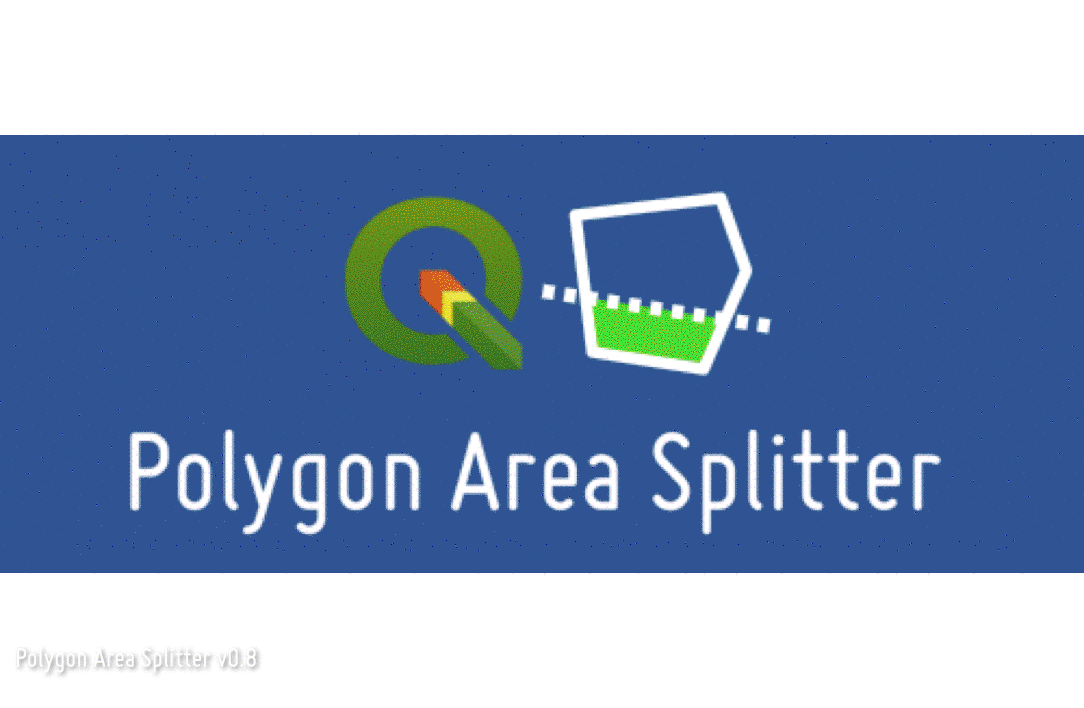

Animation 2: Drei Zielgrößen – Flächeninhalt, Anzahl gleicher Flächen, Abstand

Die Bedienung bleibt IMHO weiterhin denkbar einfach, der Nutzer muss folgende fünf Schritte ausführen:

  1. Das Thema mit den zu teilenden Polygonen aktivieren, z. B. die Flurstücke oder Ackerflächen
  2. in diesem Thema genau ein Polygon selektieren
  3. gewünschte Zielgröße eingeben, also „Flächeninhalt“ oder „Anzahl gleicher Flächen“ oder „Abstand und Anzahl Wiederholungen“
  4. die Seitenkante anklicken, von welcher aus die neue(n) Fläche(n) gesplittet werden soll(en)
  5. und das Ergebnis im neuen entstandenen temporären Polygon-Layer „Polygonteilung“ nutzen

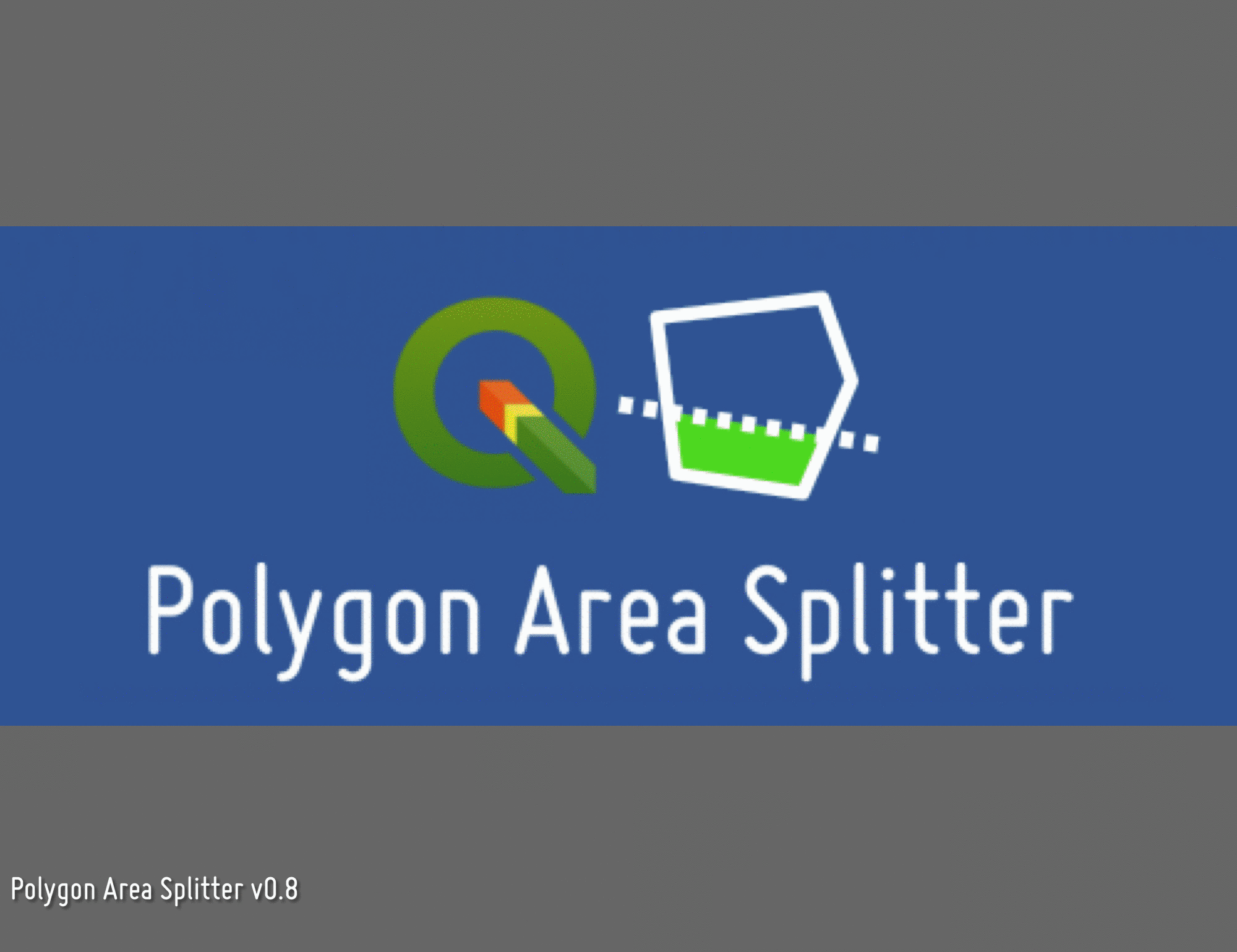

Animation 1: Schritt 1 … 5 des Polygon-Splittings

Ihr findet das neue Polygon Area Splitter-Plugin im QGIS-Plugin-Repository [1] und den Code auf GitHub [2]

[1] … https://plugins.qgis.org/plugins/PolygonAreaSplitter/
[2] … https://github.com/geoObserver/PolygonAreaSplitter

2 Kommentare zu „Update: QGIS-Plugin “Polygon Area Splitter” v0.8“

  1. Hallo Mike,

    Klasse Update!
    Was meinst du zu diesem Funktionswunsch?
    Beim Splitten (aber auch u. a. bei der Intersektion) kann das Problem mit extensiven Variablen auftreten, konkret mit absoluten numerischen (oft ganzzahligen) Attributwerten, die sich auf die Fläche beziehen, wie beispielsweise Einwohnerzahlen oder die Anzahl der Haushalte. Diese dürfen beim Splitten nicht einfach unverändert auf beide Teilpolygone übertragen werden. Wäre es sinnvoll, für solche Attribute eine kleine Warnung einzubauen? Das könnte einige vor diesem typischen GIS-Fallstrick bewahren.

    Beste Grüsse — Stefan

    • Danke, guter und vor allem berechtigter Tipp, werde es einbauen. Ungefähr so:
      Achtung:
      Für die Teilpolygone werden die Attribut-Daten des Ursprungspolygons 1:1 übernommen. Diese Attribute sollten unbeding kontrolliert werden. So teilt sich ja z. B. bei einer 50%-Teilung die Einwohneranzahl des Ursprungspolygons auch auf zwei gleiche Anteile auf.
